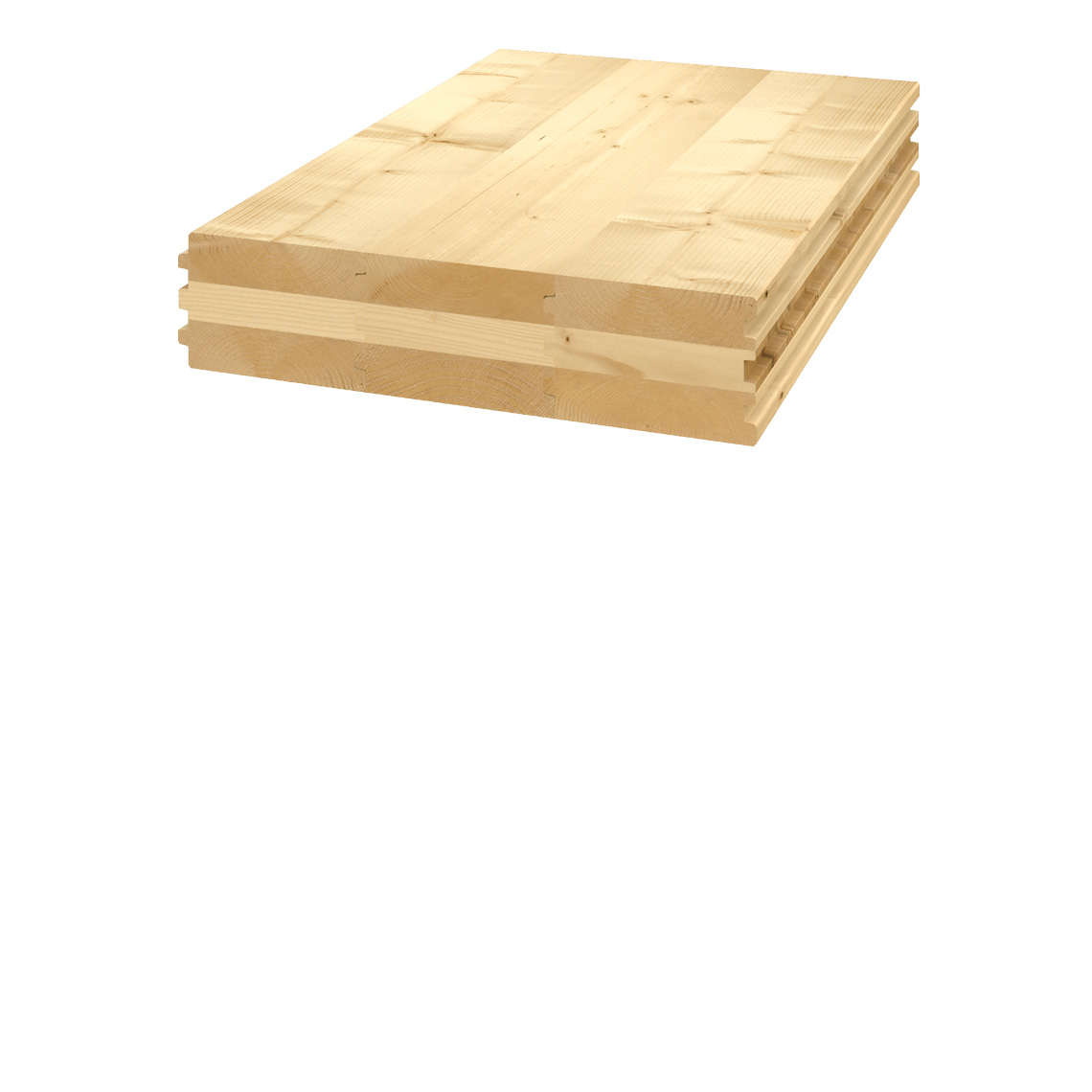

Balkensperrholz-System für Wand & Decke
Herstellung:
CE-konform (ETA-17/0743) – Fichte und Kiefer
Holzarten:
Fichte, Kiefer, Lärche, Douglasie
auch kombinierte Aufbauten möglich (auf Wunsch auch mit Thermofichte für Altholzoptik)
Qualität:
Sicht- oder Industriequalität
(1-seitige Sichtqualität auf Anfrage)
4-seitig gehobelt, Kanten gefast mit speziellem Weinberger-Primolam-Profil
Holzfeuchtigkeit:
10 – 15 %
Verleimung:
Polyurethan, helle, witterungsbeständige Fuge, EN 15425 Typ I
Verpackung:
paketweise mit Hartfaserplatte als Schutz vor Verschmutzung der untersten Paketlage
Länge:
6 bis 14 m (Standardlänge: 13,5 m)
Wanddicken:
90 bis 200 mm (andere Wanddicken auf Anfrage)
Deckmaß/Steigmaß:
400 bis 1200 mm (andere Breiten auf Anfrage)
Zinkungen:
¦ vertikal
¦ bei Sichtqualität ab 120 mm Wanddicke mit Randzinken auch horizontal möglich
primolam – Balkensperrholz-System für Wand & Decke
Das Balkensperrholz-System primolam ist die logische Weiterentwicklung des Weinberger-Erfolgsproduktes Bilam forte. Es vereint die jeweiligen Vorteile sowohl von Brettsperrholz als auch von Brettstapelsystem und Balkenschichtholz zu einem innovativen Wand- und Deckensystem.
primolam à la Weinberger
- geringere Querschnitte aufgrund eines höheren Anteils an längsgerichtetem Holz
- vereint die Vorteile von schmalseitenverklebtem und nicht schmalseitenverklebtem Brettsperrholz
- außergewöhnlich hohe Formstabilität durch kreuzweise verleimte Hölzer
- bereits bei dünnen Wanddicken mehrgeschossige Holzbauten möglich
- für Tafelbauweise in beliebter Blockbauoptik für Wand und Decke
- setzungsfrei
- kann für tragende Wände sowohl stehend als auch liegend eingesetzt werden
- optional mit Randzinke für beinahe unsichtbare Verbindung, die die Festigkeit nicht beeinflusst
- Verpressung mit modernster Pressentechnologie,
ressourcenschonend ohne Hochfrequenz
DIMENSIONEN:
Breite = Wanddicke bzw. Deckenstärke | Höhe = Wandhöhe bzw. Deckenverlegebreite
| mm | Höhe 400 | Höhe 600 | Höhe 800 | Höhe 1000 | Höhe 1200 |
|---|---|---|---|---|---|
| Breite 90 | |||||
| Breite 100 | |||||
| Breite 120 | |||||
| Breite 140 | |||||
| Breite 160 | |||||
| Breite 180 | |||||
| Breite 200 |
max. Länge 13,5 Meter / weitere Dimensionen auf Anfrage
Montieren leicht gemacht
Das Balkensperrholz-System primolam sieht nicht nur gut aus, sondern es lässt sich auch äußerst einfach, schnell und kostengünstig montieren, und zwar sowohl in der Block- als auch in der Tafelbauweise.
Die Balkensperrholzelemente können auf der Baustelle endgefertigt oder in der Zimmerei auf Wandgröße vorgefertigt werden.
Zusammenbau in der Werkstatt
Eckverbindungen auf der Baustelle geschraubt
Zusammenbau auf der Baustelle
stumpf geschraubt
stumpf geschraubt
Zusammenbau auf der Baustelle
ohne metallische Hilfsmittel
Schwalbenschwanzverbindung ohne metallische Hilfsmittel
Zusammenbau auf der Baustelle
Viertelblatt-Verbindung 2-fach geschraubt
kreuzweise geschraubt
3-fache Verbindung für höchstmögliche Erdbebenresistenz!
Vorbemessungstabellen:
EINFELDTRÄGER
max. Deckenspannweite // min. Deckenstärke in mm
| max. Belastung | max. Weite 3,0 m | max. Weite 3,5 m | max. Weite 4,0 m | max. Weite 4,5 m | max. Weite 5,0 m | max. Weite 5,5 m | max. Weite 6,0 m |
|---|---|---|---|---|---|---|---|
| 2,0 kN/m² | 90 | 90 | 100 | 120 | 120 | 140 | 160 |
| 3,0 kN/m² | 90 | 100 | 100 | 140 | 140 | 160 | 160 |
| 4,0 kN/m² | 90 | 100 | 120 | 140 | 140 | 160 | 180 |
| 5,0 kN/m² | 100 | 120 | 120 | 160 | 160 | 180 | 200 |
| 6,0 kN/m² | 100 | 120 | 140 | 160 | 180 | 180 | – |
| 7,0 kN/m² | 120 | 140 | 160 | 180 | 200 | 200 | – |
| 8,0 kN/m² | 120 | 160 | 160 | 180 | 200 | 200 | – |
Die Tabelle darf nur zur Vorbemessung verwendet werden und ersetzt keine statische Berechnung.
ZWEIFELDTRÄGER
max. Deckenspannweite // min. Deckenstärke in mm
| max. Belastung | max. Weite 3,0 m | max. Weite 3,5 m | max. Weite 4,0 m | max. Weite 4,5 m | max. Weite 5,0 m | max. Weite 5,5 m | max. Weite 6,0 m | max. Weite 6,5 m | max. Weite 7,0 m | max. Weite 7,5 m |
|---|---|---|---|---|---|---|---|---|---|---|
| 2,0 kN/m² | 90 | 90 | 90 | 90 | 90 | 100 | 120 | 140 | 140 | 160 |
| 3,0 kN/m² | 90 | 90 | 90 | 90 | 100 | 120 | 120 | 140 | 160 | 160 |
| 4,0 kN/m² | 90 | 90 | 90 | 100 | 120 | 120 | 140 | 160 | 160 | 180 |
| 5,0 kN/m² | 90 | 90 | 100 | 120 | 120 | 140 | 160 | 160 | 180 | 200 |
| 6,0 kN/m² | 90 | 90 | 100 | 120 | 140 | 140 | 160 | 180 | 180 | 200 |
| 7,0 kN/m² | 90 | 100 | 120 | 120 | 140 | 160 | 180 | 180 | 200 | – |
| 8,0 kN/m² | 90 | 100 | 120 | 140 | 160 | 180 | 180 | 200 | – | – |
Die Tabelle darf nur zur Vorbemessung verwendet werden und ersetzt keine statische Berechnung.
